Masonry Magazine January 1981 Page.19

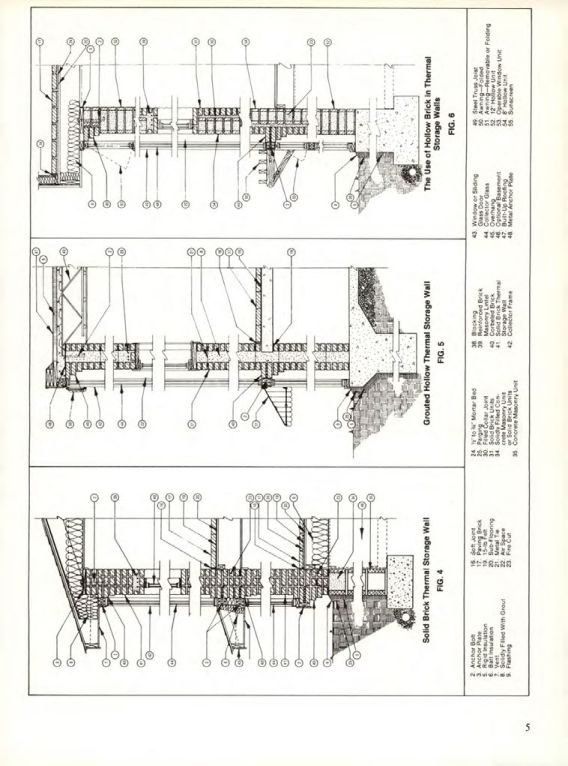

Solid Brick Thermal Storage Wall
FIG. 4
1 Anchor Bolt
2 Anchor Plate
3 Rigid Insulation
4 Batt insulation
5 Vent
6 Solidly Filled With Grout
9 Flashing
16. Soft Joint
17. Paving Brick
19. 15-lb Felt
20. Sub-Flooring
21. Metal Tie
22. Air Space
23. Fire Cut
Grouted Hollow Thermal Storage Wall
FIG. 5
24. to Mortar Bed
30. Filled Collar Joint
31. Solid Brick Units
34. Solidly Filled Concrete Masonry Unit or Solid Brick Units
35. Concrete Masonry Unit
38. Blocking
39. Reinforced Brick Masonry Lintel
40. Corbeled Brick
41. Solid Brick Thermal
42. Collector Frame
The Use of Hollow Brick in Thermal Storage Walls
FIG. 6
43. Window or Sliding Glass Door
44. Collector Glass
45. Overhang
46. Optional Basement
47. Built-Up Roofing
48 Metal Anchor Plate
49. Steel Truss Joist
50 Awning-Folded
51. Awning-Removable or Folding
52. 12 Hollow Unit
53. Operable Window Unit
54. 8 Hollow Unit
55. Sunscreen
